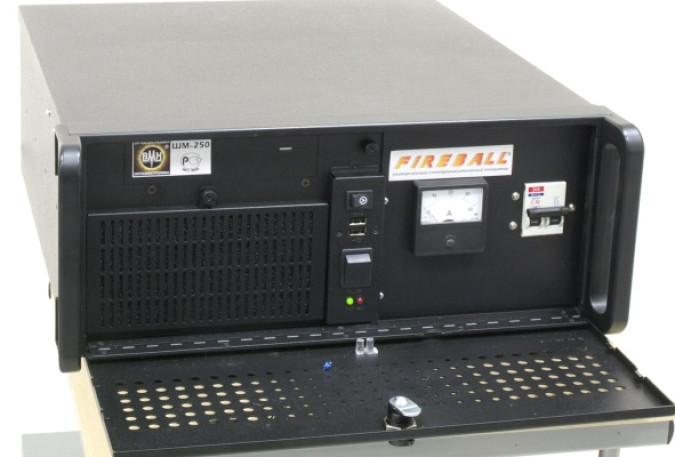

Спектроаналитический генератор «Шаровая молния»



Генераторы и штативы предназначены для возбуждения атомных спектров проб при качественном и количественном атомно-эмиссионном спектральном анализе различных материалов. Являются универсальными приборами, входящими в состав спектральных установок наряду с генераторами возбуждения дугового и/или искрового разряда.

Генератор предназначен для получения электрической дуги и искрового разряда в установках атомно-эмиссионного спек­трального анализа. Генератор разработан специально для использования в спек­тральном анализе проб сложного состава для одновременного определения при­месных и легирующих компонентов в ши­роком диапазоне концентраций.

«Шаровая молния» является на­дёжным, высокотехнологичным и много­функциональным прибором, созданным на основе силовых IGBT-транзисторов. Встроенный микроконтроллер обеспечи­вает простое управление работой генератора и позволяет аналитику задавать оптимальные режимы возбуждения спектра, в том числе с изменением полярности, длительности и силы тока непосредственно в ходе одной экспозиции. Последовательное включение в ходе одной экспозиции искрового и дугового режимов позволяет одновременно получить высокую сходимость для основных составляющих пробы и низкие пределы обнаружения для примесей.

Режимы работы:

  • дуговые режимы: дуга переменного/постоянного тока, прерывистая дуга и дуга со ступенчатым током заданной полярности до 40 А;
  • искровые режимы переменной или заданной полярности с частотой от 1 до 1000 Гц.

Технические параметры

Название

ШМ-40

ШМ-250

Диапазон регулировки тока дуги, А

1 ÷ 40

1 ÷ 40

Амплитуда тока в импульсе, А

1 ÷ 40

1 ÷ 250

Дискретность задания тока, А

0,1

Частота импульсов разряда, Гц

1 ÷1000

Скважность, %

1 ÷ 100

Точность стабилизации тока дуги, %

0,1

Количество режимов на экспозицию

8

Длительность каждой ступени разряда, с

1 ÷ 1000

1 ÷ 255

Скорость нарастания тока в разряде, А/мкс

0,1

50

Длительность разрядного импульса, мкс

20

20 ÷ 2000

Максимальная энергия импульса, Дж

1

10

Диапазон рабочих частот выходного переменного тока, Гц

1 ÷ 500

Диапазон рабочих частот выходного однополярного, прерывистого тока, Гц

1 ÷ 1000

Стабильность тока (изменение выходного тока при изменении питающего напряжения или сопротивления нагрузки на 10 %), %

1

КПД (при 800 Вт, активной нагрузке 2 Ом), %

90

Максимальная выходная мощность, Вт

2000

Максимальная потребляемая мощность, Вт

2200

Управление

компьютерное

Сеть питания

однофазная, 220 В, 50 Гц

Габариты, мм

520´450´185

Вес, кг

20

30

управляющие программы ШМ, Поток и Глобула (2Mb от 12.08.2015), а также  драйвер для USB-адаптера генератор ШМ-40 и ШМ-250.
