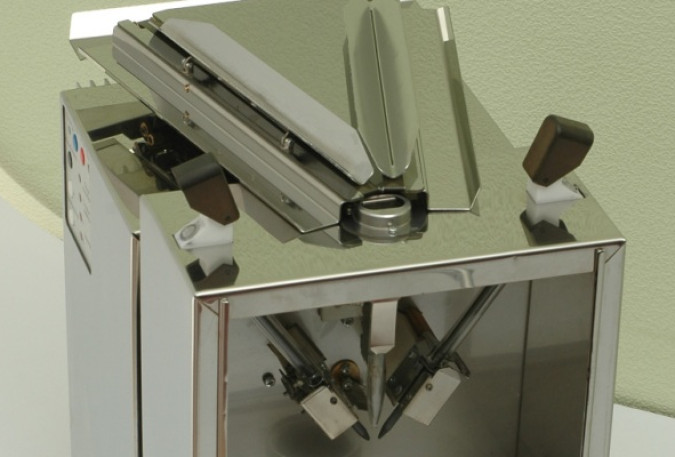

Электродуговая установка для анализа порошковых проб методом просыпки вдувания «Поток»



Генераторы и штативы предназначены для возбуждения атомных спектров проб при качественном и количественном атомно-эмиссионном спектральном анализе различных материалов. Являются универсальными приборами, входящими в состав спектральных установок наряду с генераторами возбуждения дугового и/или искрового разряда.

Установка предназначена для возбуждения в электрической дуге атомно-эмиссионных спектров порошковых проб методом просыпки-вдувания. Обеспечивает высокую производительность рутинных анализов, отличается низким расходом графитовых электродов и применяется совместно с любыми спектральными приборами – «Гранд», СТЭ-1, ДФС-458, МФС-8, PGS-2 и др.

Основные области применения:
·      спектральный анализ порошковых проб сложного состава;
·      массовый анализ порошковых геологических проб;
·      золотометрия, сцинтилляция;
·      анализ проб глинозёмного, кремниевого, ферросплав­ного производства.

В компактной моноблочной конструкции объединены электромеханические узлы транспортёрной подачи пробы и автоматической калибровки расстояния между электродами, генератор переменного тока до  40 А и модуль связи с компьютером.

Установка обладает высокой стабильностью работы. Система питания дугового разряда, основанная на современной полупроводниковой элементной базе, позволяет достичь высокого КПД и стабилизировать ток разряда независимо от состояния электродов и подачи пробы. Механизм калибровки межэлектродного промежутка и крепёж воронки на внешнем корпусе камеры сгорания обеспечивают точность подачи пробы и поддержания межэлектродного расстояния при длительной работе. Крепёж воронки устроен таким образом, чтобы её чистка или замена не приводили к дополнительной юстировке относительно межэлектродного промежутка.

Режимы работы: дуга переменного/постоянного тока, прерывистая дуга и дуга со ступенчатым током заданной полярности.

Технические параметры

Максимальная потребляемая мощность, Вт

3000

Частота импульсов, Гц

1, 5, 10, 20, 50, 100, 200, 400, 625, 833, 1000

Рабочий диапазон тока дуги, А

5 ÷ 40

КПД (при 800 Вт, активной нагрузке 2 Ом), %

90

Стабильность тока, %

1

Материал рабочих электродов

графит, медь

Размер электродов, мм:

-    диаметр

-    длина



6

50 ÷ 200

Производительность, проб/час

60 ÷ 90

Транспортёрная пробоподача, мг/с

1 ÷ 20

Степень очистки тракта пробоподачи, %

99,5 ÷ 99,9

Управление

компьютерное

Сеть питания

однофазная, 220 В, 50 Гц

Габариты, мм

400´450´300

Вес, кг

32



файлы работы - управляющие программы (2014-2018), драйвер USB-адаптера для оптоволоконного подключения.



Описание

wave



    В комплект поставки входят стабилизатор вытяжной вентиляции, безмасляный компрессор для генерации сжатого воздуха, комплект расходных материалов для работы в течение года..
    При поставке в составе комплекса "Гранд-Поток" комплектуется столом для работы с порошковыми пробами и образцами состава согласно требований аналитической задачи.
