Спектрометры нашего производства комплектуются анализаторами МАЭС в соответствии с аналитической задачей
Комплексы на основе производимых нами спектрометров являются средством измерения массовой доли определяемых элементов состава веществ и материалов (№ 33011-11 в Госреестре средств измерения Российской Федерации).

  Комплект поставки включает спектрометр с установленными анализаторами МАЭС, штатив с генератором возбуждения дугового или искрового разряда, персональный компьютер заранее согласованной конфигурации, стол, стул, тумбу для принтера, а также может включать дополнительное и вспомогательное оборудование - станки для пробоподготовки, комплекты образцов состава для градуировки и контроля работы в ходе эксплуатации и многое другое.

 Для дополнительной защиты от перепадов температуры, света и пыли спектрометры комплектуются теплопылезащитным корпусом. Внутри такого корпуса с помощью пылеулавливателя и бесшумного вентилятора создаётся повышенное давление и осуществляется вентиляция внутреннего рабочего пространства.

Спектрометры предназначены для выполнения количественного и качественного спектрального анализа различных веществ и материалов (порошки, металлы, растворы) в заводских и исследовательских лабораториях.

Технические параметры (ТУ 4434-932-11855928-2007)

Название

Гранд

Гранд-1500

Количество измерительных каналов

51600

73136

Рабочий спектральный диапазон, нм

190 ÷ 350, 385 ÷ 470

190 ÷ 350

Спектральное разрешение при ширине входной щели 15 мкм, нм

0,012

0,0045

Обратная линейная дисперсия, нм/мм

0,4

0,16

Сдвиг спектральных линий без коррекции профилирования по реперным спектральным линиям, нм/°С

0,002

0,002

Минимальное время экспозиции, мс

80 (3)*

100

Вогнутая дифракционная решётка:

-  частота штрихов, штр/мм

-  радиус кривизны, мм

-  рабочий порядок спектра

-  угол падения, град.

-  направление угла блеска, нм

-  размер заштрихованной области, мм

нарезная

2400

1000

первый

26,5

220

60 ´ 50

голограммная

3600

1500

первый

39,7

диаметр 60

Габариты (д´ш´в), мм:

1700´750´920

1944´1518´868

Вес, кг

80

180

* – для сцинтилляционного атомно-эмиссионного спектрального анализа

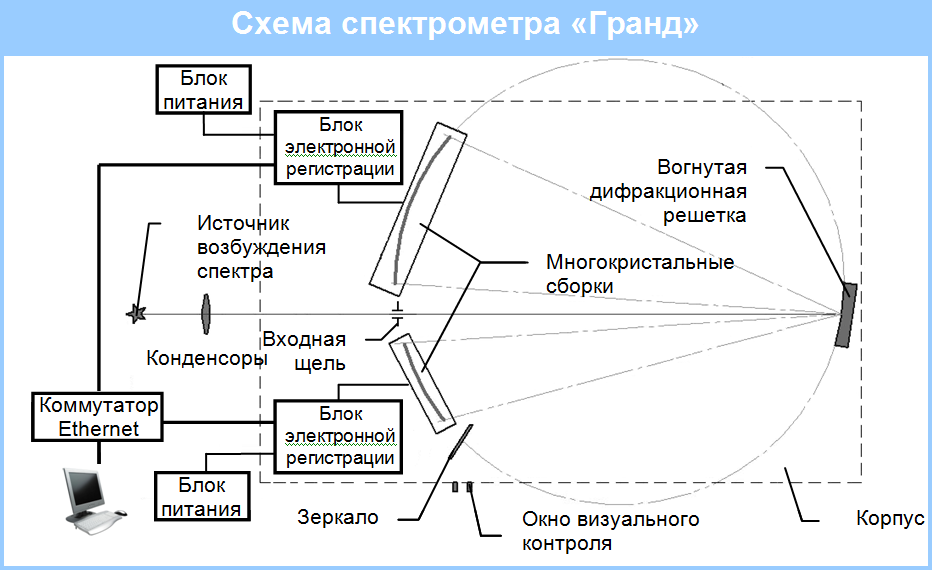

Спектрометры «Гранд» созданы по схеме Пашена-Рунге на основе неклассической вогнутой дифракционной решётки и двух анализаторов МАЭС (с 12 и 8 линейками фотодиодов). Кристаллы линеек расположены по дуге с радиусом 500 мм. В состав прибора входит специальный стол, оптический рельс и набор конденсоров. В «Гранд-1500» используется классическая вогнутая дифракционная решетка и два анализатора МАЭС с 14 линейками фотодиодов. Кристаллы линеек расположены по дуге с радиусом 750 мм.

Видео 2021 года о спектрометре Гранд-Глобула

Видео 2021 года о спектрометре Гранд-Поток

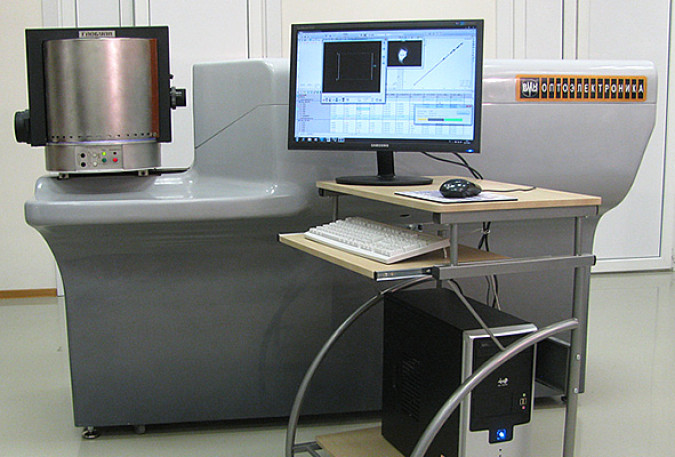

Для дополнительной защиты от перепадов температуры, света и пыли спектрометры комплектуются внешним корпусом (исполнение «Экстра»). Внутри с помощью пылеулавливателя и бесшумного вентилятора создаётся повышенное давление и осуществляется вентиляция внутреннего рабочего пространства.

Внешний корпус может быть покрашен в любой цвет. Для доступа к вентилятору, воздушному фильтру, генератору тока, блоку охлаждения замкнутого цикла предусмотрены съемные панели.



Описание

wave

Спектрометры серии «Гранд» поставляются с электродуговой установкой для анализа порошковых проб методом просыпки-вдувания «Поток», спектроаналитическим штативом «Глобула» с генератором «Шаровая молния». В зависимости от поставляемых источников возбуждения спектра в состав спектрометров могут также входить: дополнительный монитор, стол для работы с порошковыми пробами, блок водяного охлаждения с системой замкнутого оборота и другое аналитическое оборудование.
