Спектрометры нашего производства комплектуются анализаторами МАЭС в соответствии с аналитической задачей
Комплексы на основе производимых нами спектрометров являются средством измерения массовой доли определяемых элементов состава веществ и материалов (№ 33011-11 в Госреестре средств измерения Российской Федерации).

  Комплект поставки включает спектрометр с установленными анализаторами МАЭС, штатив с генератором возбуждения дугового или искрового разряда, персональный компьютер заранее согласованной конфигурации, стол, стул, тумбу для принтера, а также может включать дополнительное и вспомогательное оборудование - станки для пробоподготовки, комплекты образцов состава для градуировки и контроля работы в ходе эксплуатации и многое другое.

 Для дополнительной защиты от перепадов температуры, света и пыли спектрометры комплектуются теплопылезащитным корпусом. Внутри такого корпуса с помощью пылеулавливателя и бесшумного вентилятора создаётся повышенное давление и осуществляется вентиляция внутреннего рабочего пространства.

Вакуумные спектрометры предназначены для экспресс-анализа сплавов на основе железа, меди, алюминия и других металлов в заводских и исследовательских лабораториях, включая определение элементов, имеющих в области вакуумного ультрафиолета (ВУФ) аналитические линии (например, S, P и C в сталях).

Технические параметры (ТУ 4434-934-11855928-2012)

Название

Гранд-Эксперт

Фаворит

Количество измерительных каналов

62688

28732

Рабочий спектральный диапазон, нм

169 ÷ 700

169 ÷ 350

Спектральное разрешение при ширине входной щели 15 мкм, нм

0,014 (0,04)*

0,022

Обратная линейная дисперсия, нм/мм

0,4 (1,0)*

0,55

Минимальное время экспозиции, мс

80

Дифракционная решётка (вогнутая, нарезная):

-  частота штрихов, штр/мм

-  радиус кривизны, мм

-  рабочий порядок спектра

-  угол падения, град.

-  направление угла блеска, нм

-  размер заштрихованной области, мм



2400(900)*

1000

первый

28,45 (21,45)*

195 (550)*

40´30  (66´40)*



3600

501,2

первый

225

диаметр 60

Габариты (д´ш´в), мм

1655´930´1150

1050´700´1000

Вес, кг

275

110

* – данные для рабочего спектрального диапазона 350 ÷ 700 нм

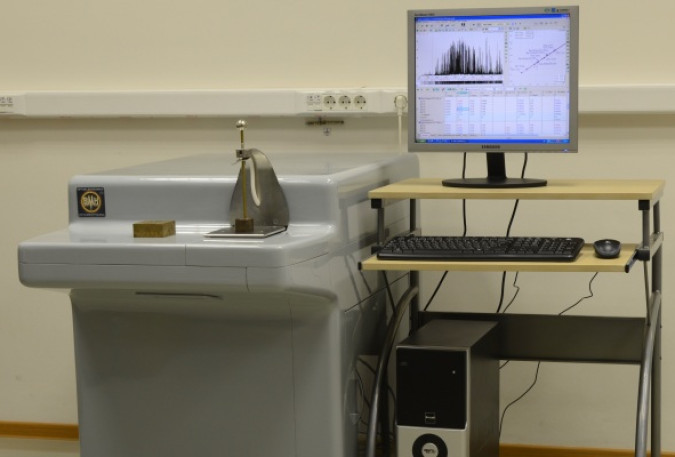

Спектрометр «Гранд-Эксперт» содержит два полихроматора: вакуумный и воздушный. Вакуумный полихроматор охватывает область спектра 169-350 нм, которая регистрируется многокристальной сборкой из 14 линеек фотодиодов. Длинноволновая область 360-700 нм регистрируется в воздушном полихроматоре сборкой из 10 линеек.

Малогабаритный спектрометр «Фаворит» содержит вакуумный полихроматор с многокристальной сборкой из 11 линеек фотодиодов, которые регистрируют диапазон 169‑350 нм.

Возбуждение атомно-эмиссионных спектров металлических проб проводится с помощью генератора «Шаровая молния-250» в атмосфере высокочистого аргона в искровом штативе, установленном на входе вакуумного полихроматора. В штативе предусмотрено водяное охлаждение держателя вольфрамового электрода. Ввод излучения в воздушный полихроматор осуществляется с помощью волоконно-оптического кабеля.

Вакуумной системой и подачей аргона управляет микропроцессорный блок, который по командам компьютера и автономно управляет поддержанием вакуума, продувкой штатива во время ожидания и экспозиции, а также измерением давления в вакуумном корпусе и потока аргона через штатив. Для дозированной подачи аргона применяется специальный регулятор массового расхода аргона, откалиброванный для работы в рабочих режимах искрового штатива от 0,2 до 3 л/мин. Линия подачи газа выполнена герметично медной трубкой с минимальным количеством соединений. Компьютерное управление позволяет задать поток аргона для каждого режима работы (продувка, обжиг, экспозиция, ожидание), а также варьировать время в режиме ожидания.



Описание

wave

Спектрометры выполнены в специальном корпусе, защищающем входящие в их состав приборы от перепадов температуры, света и пыли. Внутри с помощью пылеулавливателя и бесшумного вентилятора создаётся повышенное давление и осуществляется вентиляция внутреннего рабочего пространства. Спектрометры можно передвигать по помещению за счет использования специальных колес. Отличием от других вакуумных спектрометров является использование высокопроизводительного малошумного безмасляного вакуумного насоса, который включается только на необходимое для получения нужного вакуума время, что обеспечивает комфортные условия эксплуатации. В зависимости от решаемой задачи в состав спектрометров могут входить дополнительные опции: печь для очистки аргона, набор адаптеров для проб, щётки, стол для проб, компьютерный стол, блок водяного охлаждения с системой замкнутого цикла и другие.



    Вакуумные спектрометры комплектуются устройством для очистки аргона и подготовки поверхности металлических проб.
