Многоканальный анализатор атомно-эмиссионных спектров МАЭС



система регистрации спектров – многоканальный анализатор атомно-эмиссионных спектров (анализатор МАЭС). Этот прибор с 2001 г. внесен в реестр средств измерений, является средством измерения интенсивностей спектральных линий с последующим вычислением концентраций.

Анализатор МАЭС является современным средством измерения интенсивностей спектральных линий и последующего вычисления концентраций определяемых элементов.

Описание типа и методика поверки в одном архиве.

Технические параметры (ТУ 25-7401-11855928-01)

Тип детектора

линейка фотодиодов

Рабочий спектральный диапазон, нм

160 ÷ 1100

Количество измерительных каналов

2580 ÷ 72000

Размеры фотодиода, мкм

12,5 ´ 1000

Динамический диапазон выходных сигналов

104

Время экспозиции*, мс

1 ÷ 10000

Время экспозиции с цифровым накоплением

не ограничено

Количество дефектных фотоячеек от общего количества, %, не более

1

Среднее квадратическое отклонение выходного сигнала при времени экспозиции 250 мс, %, не более

0,03

Дрейф выходного сигнала при времени экспозиции 250 мс в течение 1 часа, %, не более

0,5

Диапазон измерения интенсивности спектральных линий при регистрации спектра, единиц условной шкалы, не менее (%)

0,03 ÷ 100

Относительное среднее квадратическое отклонение интенсивности спектральной линии при времени экспозиции 250 мс при интенсивности линии более 1 %, %, не более

3

Среднее квадратическое отклонение интенсивности спектральной линии при времени экспозиции 250 мс при интенсивности линии менее 1 %, %, не более

0,03

Управление

компьютерное

Потребляемая мощность без компьютера (от сети 220 В, 50 Гц), Вт

100

* - зависит от модели анализатора и числа измерительных каналов

Анализатор МАЭС – совершенный инструмент для разработки аналитических методик и проведения рутинных анализов, объединяющий в себе преимущества фотопластинок и фотоэлектронных умножителей и лишенный их недостатков.



Основные преимущества анализаторов МАЭС

по сравнению с фотопластинками:

по сравнению с фотоумножителями:

высокая квантовая эффективность

прямое фотоэлектрическое преобразование спектра

одновременная регистрация рабочего спектрального диапазона

широкий диапазон спектральной чувствительности

получение результатов анализа в реальном времени

отсутствие ограничений на выбор аналитических линий

отсутствие ошибок ручной обработки результатов

надёжность, ресурс работы

широкий динамический диапазон

возможность учета фона под аналитической линией

многофункциональный программный сервис

возможность автоматической коррекции температурного сдвига спектров по реперным линиям

Анализатор устанавливается вместо фотокассет на спектрографы и вместо фотоумножителей на квантометры отечественного и зарубежного производства.



Спектральные приборы и их параметры

Оптическая система спектрального прибора

Наименование спектрального прибора

Обратная линейная дисперсия, нм/мм

Рабочий спектральный диапазон, нм

Призменная

ИСП-28, ИСП-30

0,4÷30

210÷600

Черни-Тёрнера

(с плоской дифракционной решёткой)

ДФС-8

ДФС-13

PGS-2

Колибри-2



0,3; 0,6

0,1; 0,2; 0,4

0,74

30,9; 24; 14,4; 5,3; 4,3

190÷1000

190÷1000

190÷1000

190÷1100;190÷940;390÷860; 440÷600; 470÷590

Пашена-Рунге

(с вогнутой дифракционной решёткой)

МФС-4,6,7,8

МФС-3,5

ДФС-10М

ДФС-36

ДФС-41

ДФС-51

ДФС-458С

ДФС-44

Гранд

Гранд-Эксперт

Экспресс

Аспект

SpectroLab

Polyvac

Atomcomp/ICAP

Baird HA12

0,55

0,83

0,41

0,26

0,55

0,41

0,52

0,27; 0,36

0,4

0,4

0,55

0,8

0,35

0,5

0,55

0,6

190÷410

190÷500

200÷700

200÷500

175÷380

170÷340

230÷350 (190÷370)*

200÷350;340÷550

190÷350; 385÷470

169÷700

190÷367; 390÷545

190÷445

170÷500

175÷450

175÷450

210÷450

Со скрещенной дисперсией

СТЭ-1

0,38;

0,47;

0,64

220÷270 (208÷272)*

252÷337 (272÷355)*

336÷450 (380÷445)*

* – рабочий спектральный диапазон при установке анализатора МАЭС

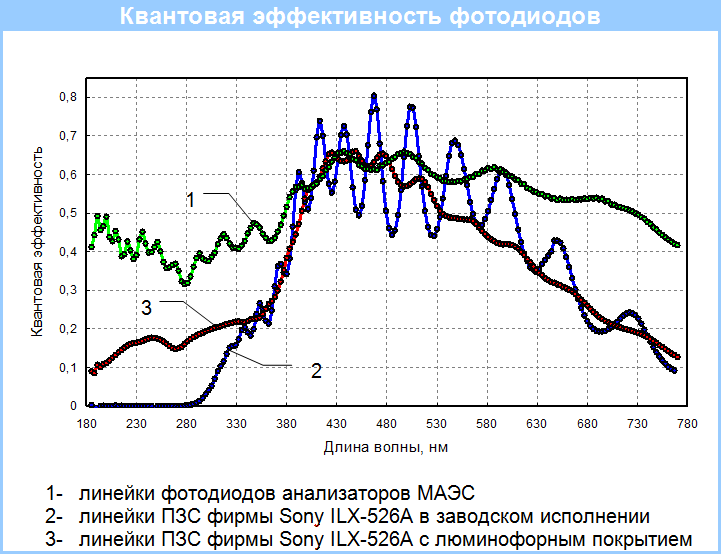

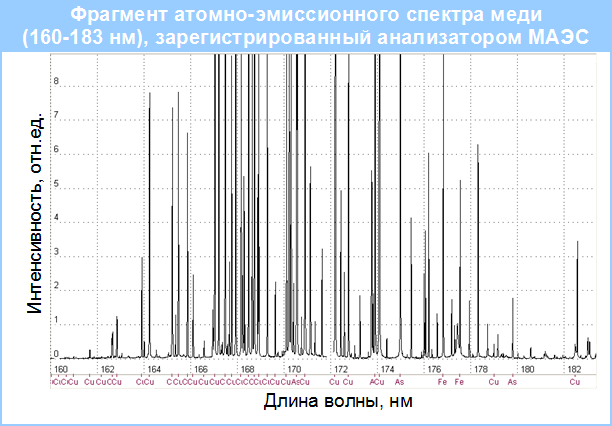

Основу каждой фотоячейки МАЭС составляет фотодиод, определяющий высокую чувствительность в УФ до 160 нм без применения люминофоров.

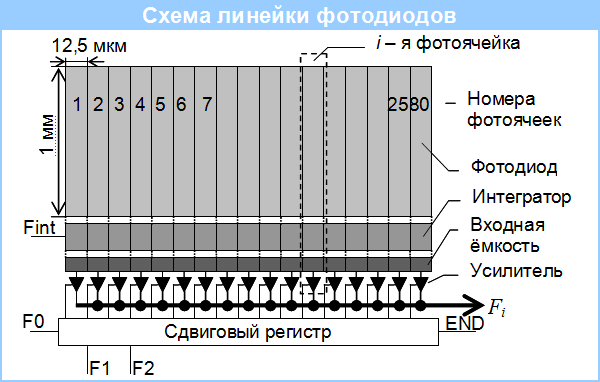

Использование линеек фотодиодов обеспечивает ряд существенных преимуществ: фотоячейки одновременно начинают и заканчивают накопление сигнала, при этом отсутствует искажение сигналов в фотоячейках, расположенных рядом с яркими спектральными линиями (отсутствует блюминг).

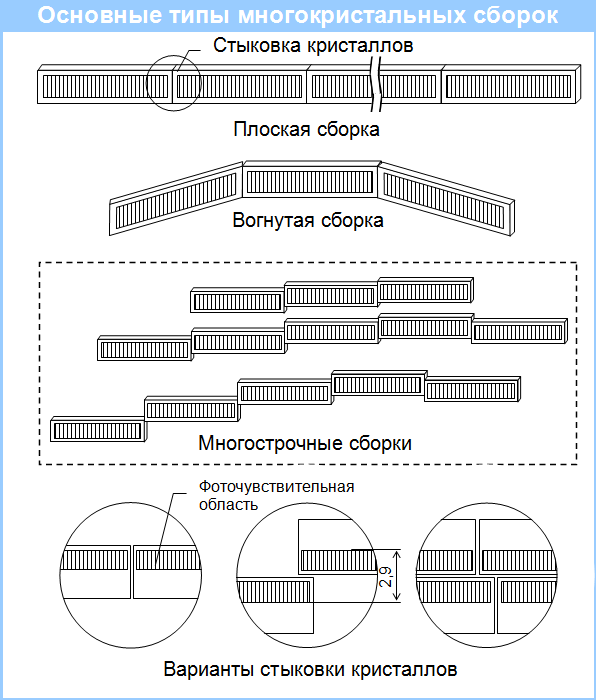

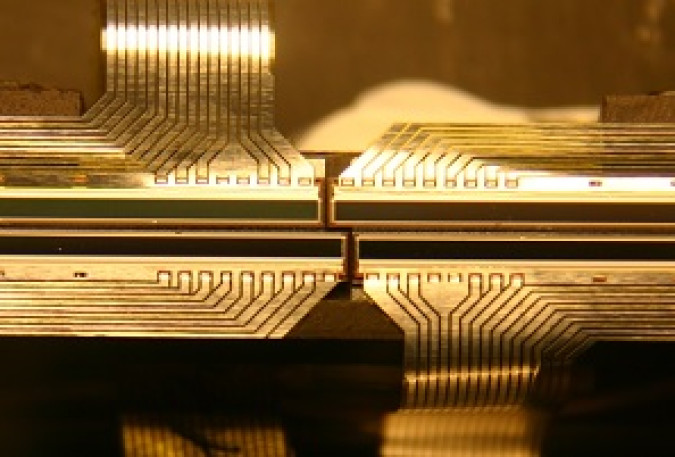

Многокристальные сборки содержат кристаллы линеек фотодиодов, установленные на единое термостабилизированное основание. Стабилизация фотоэлектрических параметров ячеек сборок и снижение порога их чувствительности осуществляется за счет уменьшения и стабилизации температуры линеек с помощью микрохолодильников Пельтье.

Влияние дрейфа спектральных линий на результаты атомно-эмиссионного анализа в этом случае практически исключено за счёт автоматической коррекции температурного сдвига спектров по 2-3 реперным линиям на сборку.

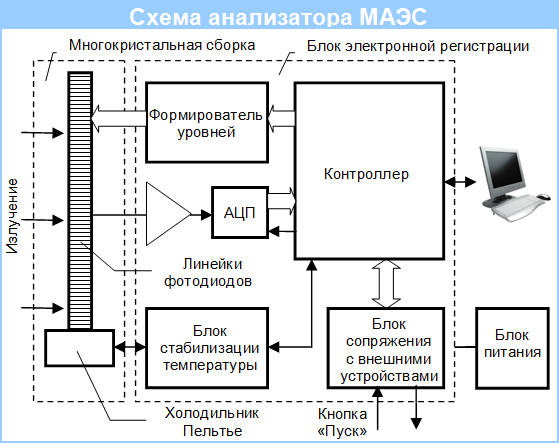

Анализатор МАЭС включает в себя многокристальную сборку, блок электронной регистрации, блок пи­тания и компьютер с ПО «Атом». Изображение спек­тра, получаемое на выходе спек­трального прибора, формируется на фоточувствитель­ной поверх­ности многокристальной сборки. Все линейки многокри­стальной сборки начинают и закан­чивают регистрацию спектра одно­вре­менно. Полученные сигналы с помощью 16-разрядного анало­гово-цифрового преобразователя (АЦП с 65536 отсчётами) преоб­разуются в цифровые значения, которые пере­даются в компьютер и подвергаются дальнейшей об­работке уже как за­регистриро­ванный спектр.



Описание

wave

Анализатор МАЭС зарегистрирован в Государственном реестре средств измерений РФ под № 21013-11 и допущен к применению.

Комплексы атомно-эмиссионного спектрального анализа с анализаторами МАЭС, являются средством измерения массовой доли определяемых элементов состава веществ и материалов, зарегистрированным в Госреестре средств измерений РФ под № 33011-11 и допущенным к применению на территории Российской Федерации.
