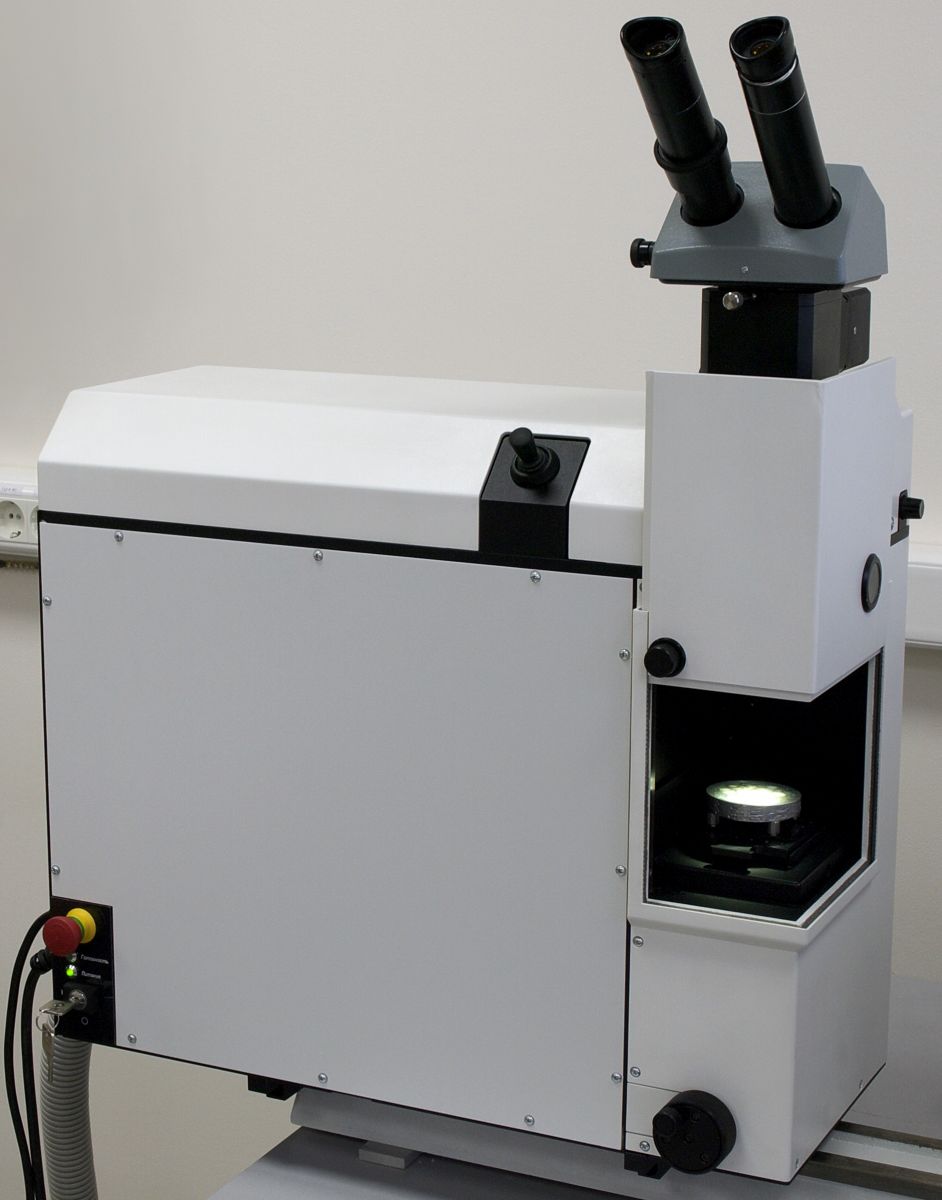

Двухимпульсный лазерный источник возбуждения атомно-эмиссионных спектров



Генераторы и штативы предназначены для возбуждения атомных спектров проб при качественном и количественном атомно-эмиссионном спектральном анализе различных материалов. Являются универсальными приборами, входящими в состав спектральных установок наряду с генераторами возбуждения дугового и/или искрового разряда.

Лазерный источник предназначен для возбуждения атомно-эмиссионных спектров при выполнении качественного спектрального анализа твердых пород – металлов, минералов, стекол и других.

Источник выполнен на основе двухимпульсного YAG:Nd лазера с электрооптической модуляцией добротности, работающего на основной длине волны 1064 нм. Длительность каждого импульса составляет не более 10 нс, а задержка между ними регулируется от 0 до 60 мкс.

Способность лазерного луча к фокусировке на участок 300 до 1000 мкм даёт возможность провести микроанализ включений, выполнить двумерное сканирование поверхности или локально проанализировать пробы практически без повреждения поверхности. Существенным достоинством лазерного источника является экспрессность и отсутствие специальной пробоподготовки для широкого круга проводящих и непроводящих материалов.

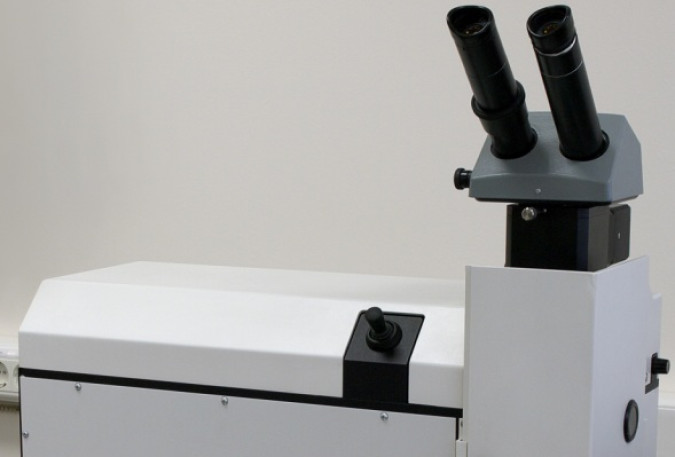

Визуальное наблюдение и наведение луча на образец осуществляется с помощью интегрированного в систему стереоскопического микроскопа, а также цифровой видеокамеры высокого разрешения с передачей изображения в компьютер.

Перемещение приборного столика с закреплённым образцом возможно как вручную для настройки, так и с помощью шаговых двигателей в двух координатах в ходе анализа, что обеспечивает сканирование поверхности и запись спектра с привязкой к видеоизображению. Установка может применяться совместно с любыми спектральными приборами – «Гранд», «Аспект», «Экспресс», «Колибри-2», СТЭ-1, ДФС-458, МФС-8, PGS-2 и другими.

Основные области применения:
  • анализ микровключений в геологических пробах;
  • сравнительные криминалистические исследования.

Режимы работы: одиночные импульсы, серии импульсов в одной точке, сканирование по заданной области или траектории.



Технические параметры

Максимальная потребляемая мощность, Вт

300

Частота импульсов, Гц

1 ÷ 60

Энергия лазерного импульса, мДж

200 ÷ 600

Оптическое увеличение микроскопа

10

Оптическое разрешение, пар линий/мм

100

Размер пятна, мкм

300 ÷ 1000

Диапазон сканирования, мм

20´20

Размер видеоизображения

1280´1024

Управление

компьютерное

Сеть питания

однофазная, 220 В, 50 Гц

Габариты, мм

550´250´700

Вес, кг

15
