Телеуправляемый атомизатор



Генераторы и штативы предназначены для возбуждения атомных спектров проб при качественном и количественном атомно-эмиссионном спектральном анализе различных материалов. Являются универсальными приборами, входящими в состав спектральных установок наряду с генераторами возбуждения дугового и/или искрового разряда.

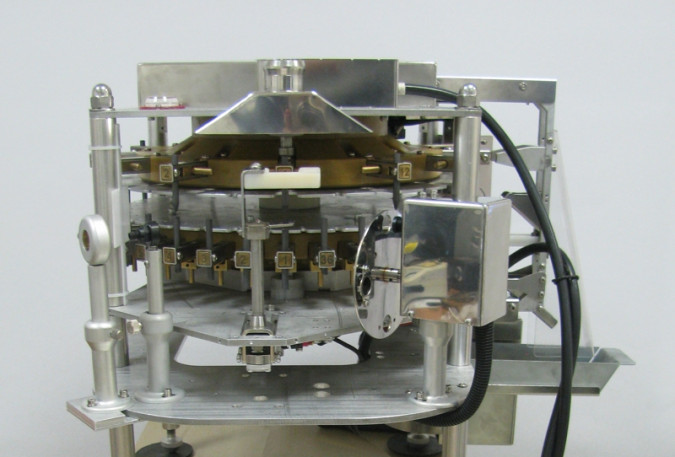

Телеуправляемый атомизатор порошковых проб с автоматической сменой образцов револьверного типа с дуговым возбуждением спектра. Состоит из автоматического штатива "Карусель" для дугового спектрального анализа и спектроаналитического генератора «Шаровая молния»–40А полностью совместимых с экспертной системой ПО «АТОМ» и анализатором МАЭС.

Атомизатор обеспечивает сокращение времени работы персонала лаборатории с вредным и опасными пробами во время проведения спектрального анализа.

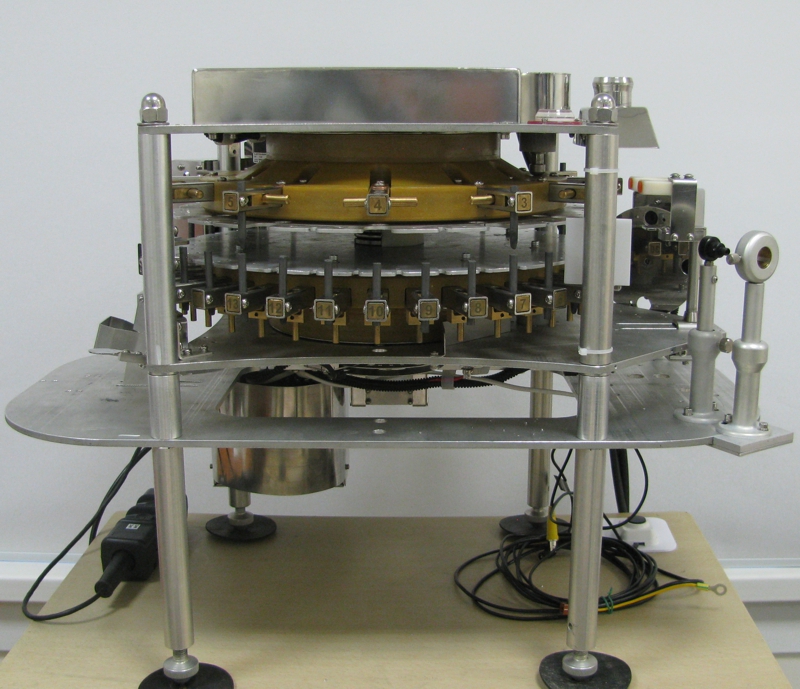

1.     Автоматический штатив для дугового спектрального анализа "Карусель"

Режимы работы:

  • автоматическая съемка 12 проб по 3 параллельных в режиме анализа или обжига
  • регулируемое оператором соотношение верхних и нижних электродов при обжиге
  • согласованная работа с анализатором МАЭС и генератором ШМ-40А

Основные параметры:

  • размер графитовых электродов                              D6 x  40 ÷ 50 мм
  • количество верхних электрододержателей            12 шт
  • количество нижних электрододержателей             36 шт
  • габаритные размеры рабочего места (ДхШхВ)      700х600х500 мм

Компьютерное управление режимами работы, позиционированием рабочих и сбросом отработанных электродов.

Видеораспознавание наличия и позиции электродов перед прожигом. Протоколирование изображений каждой пары электродов до, во время и после обжига

2.     Спектроаналитический генератор «Шаровая молния»–40А

Режимы работы:

  • постоянный/переменный ток
  • непрерывные импульсы тока
  • ступенчатое изменение тока и полярности

Основные параметры:

  • сила тока                                                                     1 ÷ 40 А
  • точность стабилизации тока                                     0,1 %
  • частота                                                                        1 ÷ 1000 Гц

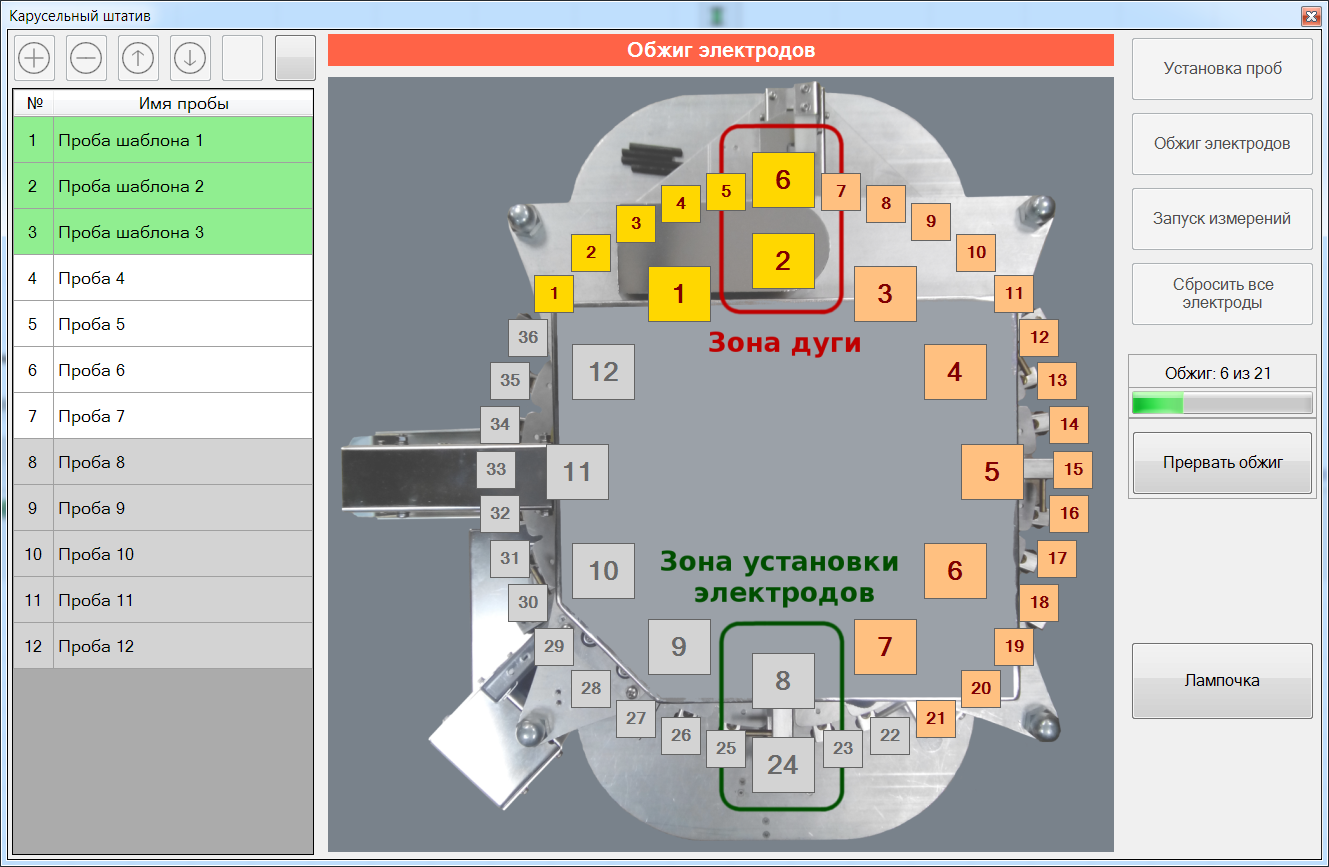

Управление режимами работы – компьютерное. Пример рабочего окна программы управления приведен на рисунке. Штатив обеспечивает для установленных электродов автоматизированный обжиг или съемку с сразделением спектров по списку проб.

 Окно модуля автоматизации в программе АТОМ

При синхронизации  с анализатором МАЭС встроенный видеоблок обеспечивает регистрацию положения электродов перед, во время и после работы дугового разряда. Видеоизображения "пришиваются" к соответствующему спектру в ПО Атом и сохраняются вместе с ним на диск.

программа управления для телеуправляемого атомизатора duga40_karusel_test6_2.zip



Описание

wave

Телеуправляемый атомизатор порошковых проб с автоматической сменой образцов револьверного типа с дуговым возбуждением спектра.
