Пламенный спектрометр «Гранд-Павлин»

Спектрометры оптические Гранд выпускаются в десяти модификациях. Свидетельство об утверждении типа средств измерений «Спектрометр оптический Гранд», регистрационный № 89108-23 в Государственном реестре средств измерений

Спектрометры оптические Гранд (далее – спектрометры) предназначены для измерений массовых долей определяемых элементов в природных и промышленных материалах, почвах, металлах и их сплавах, растворах, продуктах питания и т.д. Выпускаются ООО "ВМК-Оптоэлектроника" по ТУ 26.51.53-1001-11855928-2022 «Спектрометры оптические Гранд». Технические условия.

Спектрометры выпускаются в десяти модификациях: Гранд-ААС, Гранд-ИСП, Гранд-СВЧ, Гранд-Павлин, Гранд-Эксперт, Гранд-Фаворит, Гранд-Глобула, Гранд-Кристалл, Гранд-Экспресс, Гранд-Поток, которые отличаются способом введения в плазму и возбуждения атомов вещества, метрологическими и техническими характеристиками.

Спектрометры реализуют следующие способы введения в плазму и возбуждения атомов вещества: электротермическая атомизация, пламенная атомизация, индуктивно-связанная плазма, микроволновая плазма, фотометрия пламени, искровой разряд в среде аргона, испарение из канала графитового электрода, искровой разряд на воздухе, дуговой разряд на воздухе, глобульная дуга, просыпка-вдувание в дуговой разряд.

Пламенный спектрометр предназначен для экспресс-определения широкого диапазона концентраций (до 8 порядков) натрия, лития, калия, кальция, бария, цезия, рубидия в технологических растворах. Возбуждение атомов происходит в воздушно-ацетиленовом пламени.

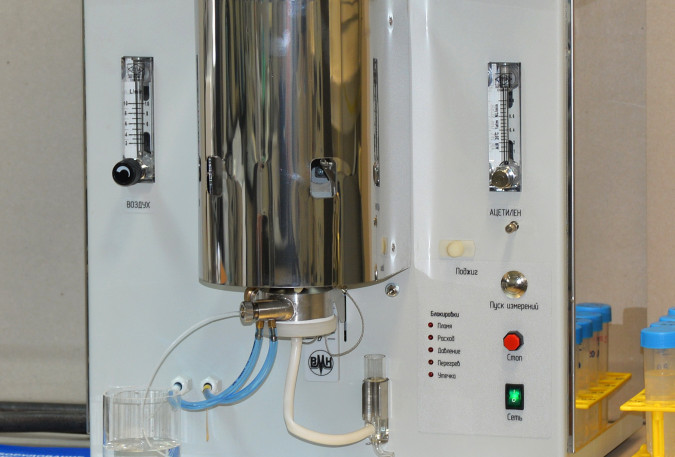

Прибор состоит из трехщелевой горелки с контролем наличия пламени, пневматического распылителя, распылительной камеры, оптической системы ввода излучения в спектрометр «Колибри-2» и автоматической системы подачи воздуха и ацетилена, с возможностью контроля и регулировки расхода газов.

Использование трехщелевой горелки, обеспечивает повышенную температуру пламени над центральной щелью горелки за счёт внешних слоев пламени. Это позволяет определять низкие концентрации кальция и бария. При этом сохраняется возможность определения примесей в высококонцетрированных растворах без засорения щелей горелки.

Осветительная система спектрометра зеркально-линзовая, благодаря этому в полихроматор вводится излучение, собираемое с двух сторон от горелки.

Распылительная камера и горелка изготовлены из химически стойкого сплава, позволяющего проводить анализ высококонцентрированных литиевых растворов.
Малые габариты прибора допускают его настольное размещение.

Корпус спектрометра «Колибри-2» герметичен, что обеспечивает защиту внутренних элементов прибора от агрессивных паров растворов, анализируемых в лабораториях.
