Спектрометры оптические Гранд (далее – спектрометры) предназначены для измерений массовых долей определяемых элементов в природных и промышленных материалах, почвах, металлах и их сплавах, растворах, продуктах питания и т.д. Выпускаются ООО "ВМК-Оптоэлектроника" по ТУ 26.51.53-1001-11855928-2022 «Спектрометры оптические Гранд». Технические условия.
Спектрометры выпускаются в десяти модификациях: Гранд-ААС, Гранд-ИСП, Гранд-СВЧ, Гранд-Павлин, Гранд-Эксперт, Гранд-Фаворит, Гранд-Глобула, Гранд-Кристалл, Гранд-Экспресс, Гранд-Поток, которые отличаются способом введения в плазму и возбуждения атомов вещества, метрологическими и техническими характеристиками.
Спектрометры реализуют следующие способы введения в плазму и возбуждения атомов вещества: электротермическая атомизация, пламенная атомизация, индуктивно-связанная плазма, микроволновая плазма, фотометрия пламени, искровой разряд в среде аргона, испарение из канала графитового электрода, искровой разряд на воздухе, дуговой разряд на воздухе, глобульная дуга, просыпка-вдувание в дуговой разряд.
Спектрометр «Гранд-Экспресс» предназначен для выполнения количественного и качественного спектрального анализа различных веществ и материалов (порошки, металлы, растворы) в заводских и исследовательских лабораториях.

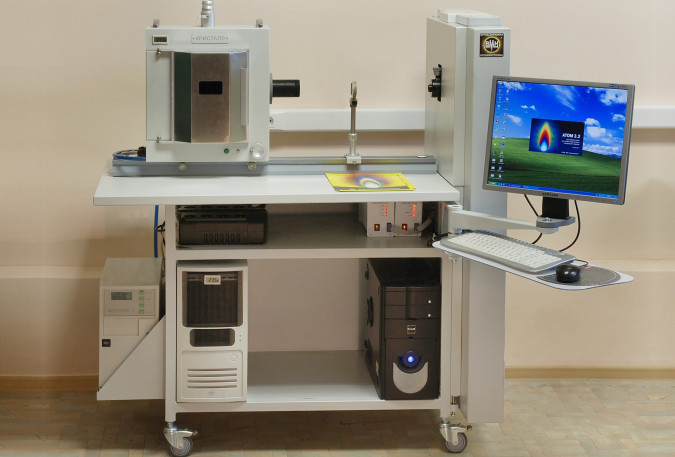

Спектрометр «Гранд-Экспресс» отличается компактностью за счёт вертикального расположения оптической системы Пашена-Рунге. В его состав входят анализатор спектров с 12-ю линейками фотодиодов, установленных по окружности с радиусом 520 мм, неклассическая вогнутая дифракционная решётка, специальный стол со встроенным компьютером и источником возбуждения спектра.
Технические параметры |
|
Рабочий спектральный диапазон, не менее, нм |
195 ÷ 400 |
Спектральное разрешение при ширине входной щели 15 мкм, нм |
0,016 |
Обратная линейная дисперсия, нм/мм |
0,55 |
Минимальное время экспозиции, мс |
100 |
Дифракционная решётка (вогнутая, нарезная):
- частота штрихов, штр/мм
- радиус кривизны, мм
- рабочий порядок спектра
- угол падения, град.
- максимум коэффициента отражения, нм
- размер заштрихованной области, мм |
1800*
1000
первый
20
260
66 ´ 40 |
Габариты, мм |
1230´750´1400 |
Вес, кг |
110 |
* – возможна поставка спектрометра с дифракционной решёткой 600, 900, 1200 или 2400 шт/мм |
Видео 2021 года
Описание
Спектрометр атомно-эмиссионный «Гранд-Экспресс» комплектуется генератором «Везувий-3», штативом «Кристалл» и другими универсальными штативами, а также автономной системой охлаждения электрододержателей.
Для дополнительной защиты от перепадов температуры, света и пыли спектрометр может комплектоваться внешним корпусом.
